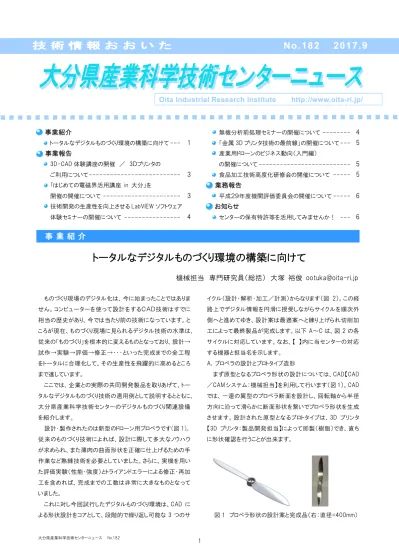

トータルなデジタルものづくり環境の構築に向けて
機械担当
専門研究員（総括）
大塚 裕俊 [email protected]
も のづ く り 現 場 のデ ジ タ ル化 は、 今 に始 ま っ た こ とではあ り ま
せ ん 。 コ ン ピ ュ ー タ ーを 使 っ て 設 計 を す る Ｃ ＡＤ 技 術 は す で に
相 当 の歴 史 が あ り、 今 では当 た り 前 の技 術 にな っ て いま す。 と
こ ろが 現 在 、 も のづ く り 現 場 に 見 ら れ る デ ジ タ ル技 術 の水 準 は、
従来の「ものづくり」を根本的に変えるものとなっており、設計→
試 作 → 実 験 → 評 価 → 修 正 → ・ ・ ・ とい っ た 完 成 ま で の 全 工 程
を ト ータ ルに合 理 化 し て 、 そ の生 産 性 を 飛 躍 的 に 高 める とこ ろ
まで達しています。
こ こ では、 企 業 との実 際 の共 同 開 発 製 品 を 取 り あ げて 、ト ー
タルなデジタ ルも のづくり 技 術 の適 用例 とし て説 明 する とともに、
大 分 県 産 業 科 学 技 術 セ ンタ ー のデ ジ タ ルも のづ く り 関 連 設 備
を紹介します。
設計・製作されたのは新型のドローン用プロペラです(図 1)。
従 来 の も のづ く り 技 術 に よ れ ば 、 設 計 に 際 し て 多 大 な ノウ ハ ウ
が求められ、また薄肉の曲面形 状を正確に仕 上げるための手
作 業 な ど 熟 練 技 術 を 必 要 とし て い ま し た 。 さら に、 実 機 を 用 い
た評価実験（性能・強度）とトライアンドエラーによる修正・再加
工 を 含 めれ ば 、 完 成 ま で の 工 数 は 非 常 に 大 き な も の とな っ て
いました。
これに対し今 回試 行したデジタルものづくり環境は、CAD に
よる形状設計をコアとして、段階的で繰り返し可能な3つのサ
イクル（設計・解析・加工／計測 ）からなります（図 2）。この経
路 上 でデ ジ タ ル情 報 を 円 滑 に授 受 し な が ら サイ ク ルを 順 次 外
側 へ と進 めて ゆき 、 設 計 案 は最 適 案 へ と練 り 上 げら れ 切 削 加
工によって最終製品が完成します。以下A～Cは、図2の各
サイ ク ルに 対 応 し て い ま す。 な お 、 【 】 内 に 当 セ ンタ ー の 対 応
する機器と担当名を示します。
A．プロペラの設計とプロトタイプ造形
まず原 型 とな る プロペラ 形 状 の設 計 につい て は、CAD 【CAD
／CAM システム：機械担当】を利用して行います（図 1）。CAD
では、 一 連 の 翼 型 の プ ロ ペ ラ 断 面 を 設 計 し 、 回 転 軸 から 半 径
方向 に沿っ て滑 らかに断 面 形状 を繋いでプロペラ 形状を 生 成
さ せ ま す 。 設 計 さ れ た 原 型 と な る プ ロ ト タ イ プ は 、 3D プ リ ン タ
【3D プリ ンタ：製 品 開 発 担 当】によって即 製（ 樹 脂）でき、 直 ち
に形状確認を行うことが出来ます。
図 1 プロペラ形状の設計案と完成品（右：直径=400mm）
技
術
情
報
お
お
い
た
N o . 1 8 2
2 0 1 7 . 9
B．性能評価と強度評価
次にCAEを利用してプロペラ形状の最適化を行います。プ
ロペラ形状について、空気中における回転時の3次元流体解
析 を 実 施 し、 必 要 な 浮 力 等 が 得 られ てい る か、また 圧 力 や 遠
心 力 に 対 し て 、 十 分 な 強 度 が あ る かを 確 認 し ま す【 構 造 解 析
システム：金属担当】（図 3、図 5）。結果により必要があれば、
所望の性能が得られるまで形状を修正します。
C．切削加工と形状測定
最終形状が決定すれば、CAM【CAD／CAM システム：機械
担当】で作成された NC データにより、NC 工作機械【マシニング
セ ンタ ： 機 械 担 当 】 を 用 い て プ ロ ペ ラ 形 状 を ア ルミ 材 から 切 削
加工 します（図 4）。プロペラ のよ うな薄 肉曲 面 形状 の切削 加
工 では、 加 工 剛 性 の低 下 や 加 工 ひずみが 問 題 となりま す。 従
って非接触測定装置【非接触 3 次元デジタイジングシステム：
機 械 担 当】を 用 いて 加 工 物 を 測 定 し、そ の形 状 誤 差 を 評 価し
ます。これに基づき必要に応じて修正加工を行います。
以 上 のよ う に、 ト ータ ルなデ ジ タ ルも のづくり 環 境 を 利 用 し て 、
企業との連携のもとドローン用プロペラをスムーズに完成させる
ことが出来ました。また、完成品 の浮力試験でも解析で得られ
たとおりの性能が確認できました（図 5）。今回の試行では、とり
わけトライアンドエラーによる試作・実験の繰り返しをほとんど省
略できたことが、大きな工程合理化につながったと思います。
こ れ から も 企 業 の 皆 様 のニ ーズ 等 に 応 じ て 、 よ り よ い デ ジ タ
ルものづくり環境の構築を模索していきたいと考えています。ご
紹介した設計・解析・加工／計測の各機能に関連する機器は、
そ の 多 く を 当 セ ンタ ー で 利 用 で き ま す の で 、 ど う ぞ お 気 軽 に ご
相談ください。
